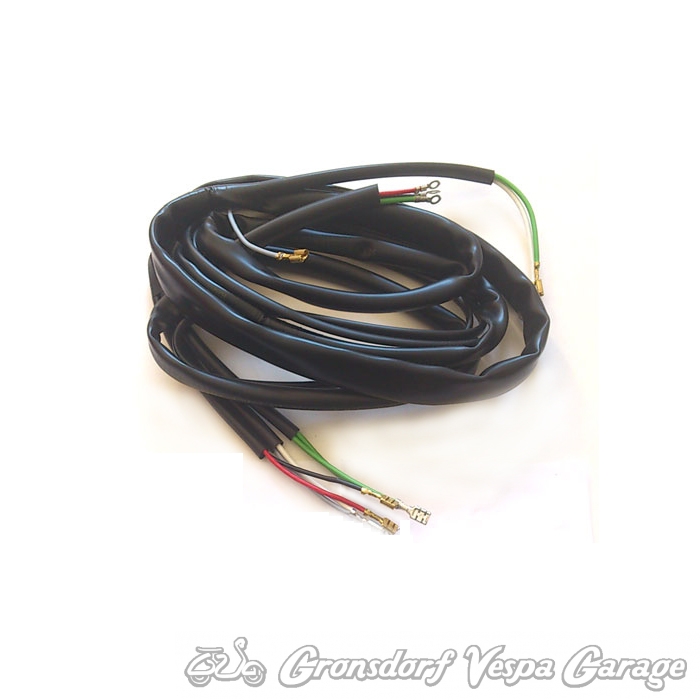

Kabelbaum V50 (V5A)

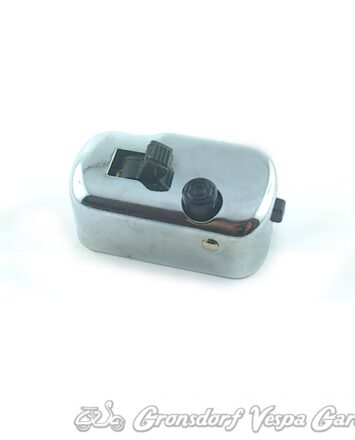

Anschluss zum Schalter ohne Kabelschuhe für die Schraubklemmen des Rundlichtschalters. 2 Kabel am Rücklicht.

Hier noch der Schaltplan als PDF.

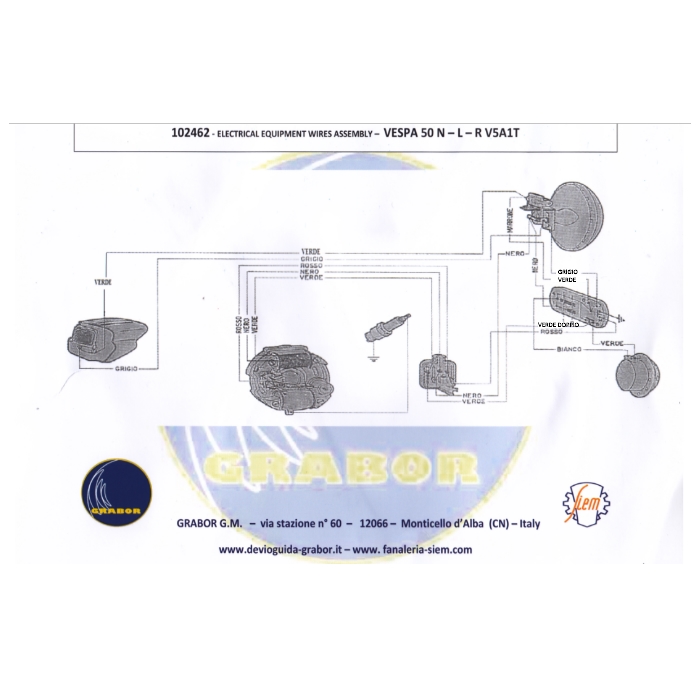

Beachtet bitte auch den 2. alternativen Schaltplan! Es wurden auch Kabelbäume hergestellt bei denen der violette und braune Anschluss am Lichtschalter durch eine grüne und graue Leitung ersetzt wurden. Anschlussschema bleibt gleich.
